Niečo o streleckej optike

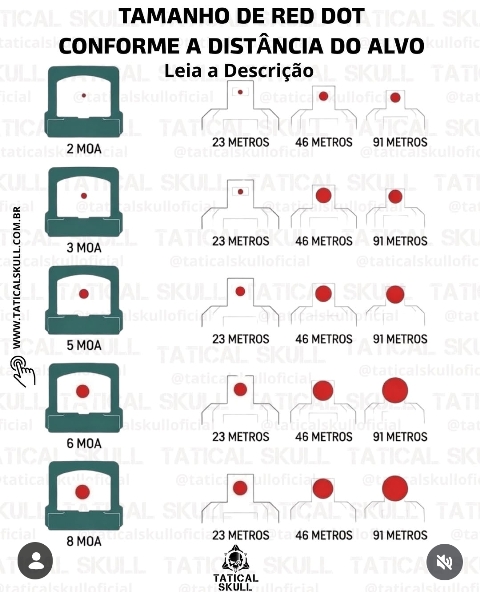

Kolimátor

Kolimátor, alebo reflexný zameriavač, je optické zariadenie, ktoré sa upevňuje k zbrani ako alternatíva k otvoreným mechanickým mieridlám alebo aj namiesto nich a uľahčuje zamierenie predovšetkým tým, že rieši problém so striedavým zaostrovaním na mieridlá a cieľ.

Kolimátor je tvorený len jedinou šošovkou (alebo  zrkadlom), zdrojom svetla a obvykle polopriepustným sklíčkom. Šošovka pritom slúži iba na kolimáciu svetelného zdroja a obraz cez ňu neprechádza.

Kolimáciou sa rozumie optická transformácia rôznobežných svetelných lúčov zdroja na rovnobežné, teda na lúče s ohniskom teoreticky v nekonečne. Pokiaľ sa zámerný obrazec tvorený kolimovanými lúčmi premietne na polopriepustné odrazivé sklíčko, obrazec sa odtiaľ odrazí do oka a dôjde k jeho zakomponovaniu do obrazu. Tento zámerný obrazec má rovinu ostrosti v nekonečne, teda za všetkými ostatnými objektmi v zornom poli, ale pretože ľudské oko zaostruje na nekonečno už od zhruba 10 m, obrazy splývajú do jedného so zdanlivo rovnakou hĺbkou ostrosti.

Kolimátory ako zameriavače sa začali používať už od začiatku 20. storočia. Spočiatku predovšetkým ako zameriavače ťažkých zbraní, na vozidlách av lietadlách, teda tam, kde bolo kritické rýchle zamierenie, ale zároveň nebol problém so zdrojom energie. Na ľahkých ručných zbraniach sa až na výnimky nepoužívali práve kvôli energetickej závislosti. Situácia sa zmenila až v sedemdesiatych rokoch s príchodom LED diód, ako lacného a energeticky nenáročného zdroja svetla. Odvtedy sa začali kolimátory rozširovať aj na ručné zbrane.

Priehľadový

Priehľadový kolimátor je najčastejším typom a spolieha sa na odraz kolimovaného obrazca od reflexného sklíčka. V niektorých prípadoch je reflexné sklíčko zakrivené a priamo nahrádza kolimačnú šošovku (tzn. obrazec sa na sklíčku odráža aj kolimuje), tým je možné konštrukciu zameriavača ďalej zjednodušiť.

Výhodou priehľadových kolimátorov je, že iba minimálne obmedzujú zorné pole a strelec si zachováva prehľad o svojom okolí. Nevýhodou je, že malé množstvo svetla môže z kolimátora preniknúť v smere streľby a tým strelca demaskovať. Preto tento typ zameriavačov niektoré armády zakazujú používať.

Problém priesvitu svetla riešia holografické zameriavače. Tie vychádzajú z funkčného princípu kolimátora, ale používajú inú optickú sústavu a obrazec premietajú ako hologram. Nevýhodou však je vyššia zložitosť a cena.

Holografický kolimátor

Holografický kolimátor funguje na báze zobrazenia zámerného bodu laserovým hologramom. Patrí medzi najmladšiu skupinu kolimátorov. Keď sa povie holografický zameriavač, každému trochu znalému sa určite vybaví značka EOTech.

Výhody a nevýhody holografických zameriavačov

Tieto zameriavače majú veľmi čistý obraz a zámerný obrazec funguje aj pri čiastočnom poškodení či znečistení skla, čo red dot nevie. Zapnutú osnovu nemožno vidieť z prednej strany, takže nie je v tme demaskujúcim prvkom. Nevýhodou je vyššia obstarávacia cena a pomerne nízka výdrž batérie, ktorá je rádovo stoviek až jedného tisíca hodín.

Prizmatický kolimátor

Prizmatický kolimátor má zámernú osnovu viditeľnú aj bez batérie

Najväčšou výhodou prizmatických kolimátorov oproti reflexným je, že namiesto odrazových sklíčok využívajú optický hranol, do ktorého je zámerný kríž vyleptaný. A v čom je vlastne tá výhoda? obrazec uvidíte vždy aj bez vloženej batérie.

Prizmatický kolimátor má zoom, čo sa hodí pri streľbe na dlhšiu vzdialenosť. Napr. Vortex Spitfire HD Gen II má 3x zväčšenie. Strelci s astigmatizmom ocenia dioptrickú korekciu. Má to však háčik, tieto kolimátory so zväčšením sú väčšie, ťažšie a majú horší očný reliéf (eye relief), tzn. nemusí vyhovovať každému.

Astigmatizmus

Astigmatizmus je refrakčná chyba oka, ktorá spôsobuje rozmazané alebo deformované videnie. Je to spôsobené nerovnomerným zakrivením rohovky alebo šošovky, čo vedie k tomu, že svetelné lúče sa nesústredia do jedného bodu na sietnici, ale do viacerých.

Prejav astigmatizmu:

Rozmazané videnie: Obraz môže byť neostrý, rozmazaný alebo deformovaný, zvlášť na blízko.

Dvojité videnie: Niekedy sa môže vyskytnúť dvojité videnie, najmä pri pohľade na blízke predmety.

Zhoršené vnímanie detailov: Detaily sa môžu vidieť menej ostro a zložitejšie.

Únava očí: Pri dlhšom používaní očí, napríklad pri čítaní alebo pri práci s počítačom, sa môžu oči viac unaviť.

Bolesti hlavy: Niekedy sa astigmatizmus môže prejavovať aj bolesťami hlavy.

Škúlenie: Pri vyšších stupňoch astigmatizmu môže dochádzať aj k škúleniu.

Puškohľady

Ohnisková rovina osnovy (Druhá ohnisková rovina vs. prvá ohnisková rovina)

Všetky osnovy puškohľadov možno označiť buď ako osnovy prvej ohniskovej roviny (FFP), alebo ako osnovy druhej ohniskovej roviny (SFP) v závislosti od vnútorného umiestnenia osnovy v systéme erektora.

Osnovna SFP má vizuálne konzistentnú veľkosť v celom rozsahu zväčšenia. Značky osnovy používané na meranie vzdialenosti, korekciu a korekciu vetra  budú presné iba pri zväčšení na ktoré bol na kalibrovaný zámerný kríž (zvyčajne najväčšie).

Puškohľad s osnovou SFP sa často používajú na lov, kde pevná veľkosť zameriavacieho kríža zjednodušuje mierenie, a strieľa sa na kratšie vzdialenosti kde presnosť menej závisí od presných pozostatkov.

Naproti tomu osnovná osnova FFP sa bude meniť so zväčšením a jej značky používané na meranie vzdialenosti, korekciu a korekciu vetra zostanú konštantné. Veľkosť osnovy sa bude javiť väčšia pri vyšších zväčšeniach a menšia pri nízkom zväčšení.

Puškohľady s osnovou FFP sú výhodné pre streľbu na veľké vzdialenosti a taktické aplikácie, kde je rozhodujúci presný zásah. Zámerný kríž zostáva presný na meranie vzdialenosti a zotrvanie pri akomkoľvek zväčšení.

Uplatňujú sa  v presnej streľbe, taktických aplikáciách a loveckých scenároch, kde sa vyžaduje presnosť na veľké vzdialenosti.

Napríklad

Puškohľad Wortex Strike Eagle 1-6x24 je vybavený osnovou druhej ohniskovej roviny (SFP).

Tento typ zameriavacej osnovy bude rovnaký v celom rozsahu zväčšenia.

Zameriavacia osnova puškohľadu Wortex Strike Eagle 1-6x24 SFP je kalibrovaná na 6 násobné zväčšenie.

Aby bola hodnota značiek na osnove pravdivá, musela by byť použitá pri 6 násobnom zväčšení.

Zdroje: wikiwand.com, wortex.com, defendia.cz, internet
